【製品紹介】ねじの締め忘れ、二度締め、締付順序間違いを防ぐトレーサアーム①
基本機能紹介
エスティックは作業現場における締付工程の課題に寄り添い、製品を開発してきました。今回は複雑な作業手順で起きる「締め忘れ」「二度締め」「締付順序間違い」などの課題に対するソリューションとして「トレーサアーム」という製品をご提案します。
締付工程におけるヒューマンエラー
製造現場の締付工程は、締付品質を高めるために作業順序が決められていることが多いです。たとえば、複数のねじを対角に締める対角締めを行う、などです。

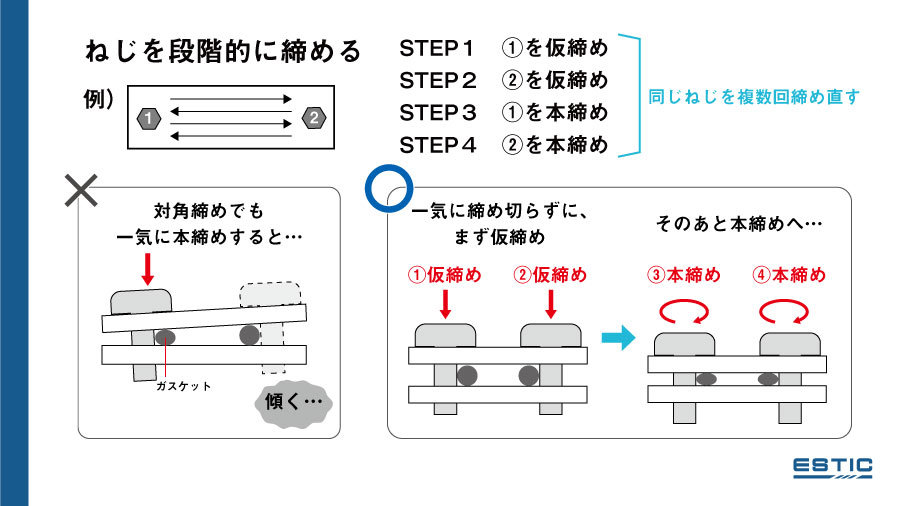

また、一気にねじを締めきらずに仮締め・本締め・追い締めなど、段階的に締付を行う方法もあります。適切な締結力を発揮させるために大切な作業ですが、作業工程は複雑になります。
作業者が複雑な作業を一日中行うことになると、どうしてもヒューマンエラーが発生してしまうおそれがあります。締付工程におけるヒューマンエラーは以下のような例が挙げられます。
- ねじの締め忘れ（未締付）
- 二度締め（すでに締めたねじを再度締める）
- 締付順序の間違い（手順とは異なる締付順序で締めてしまう）

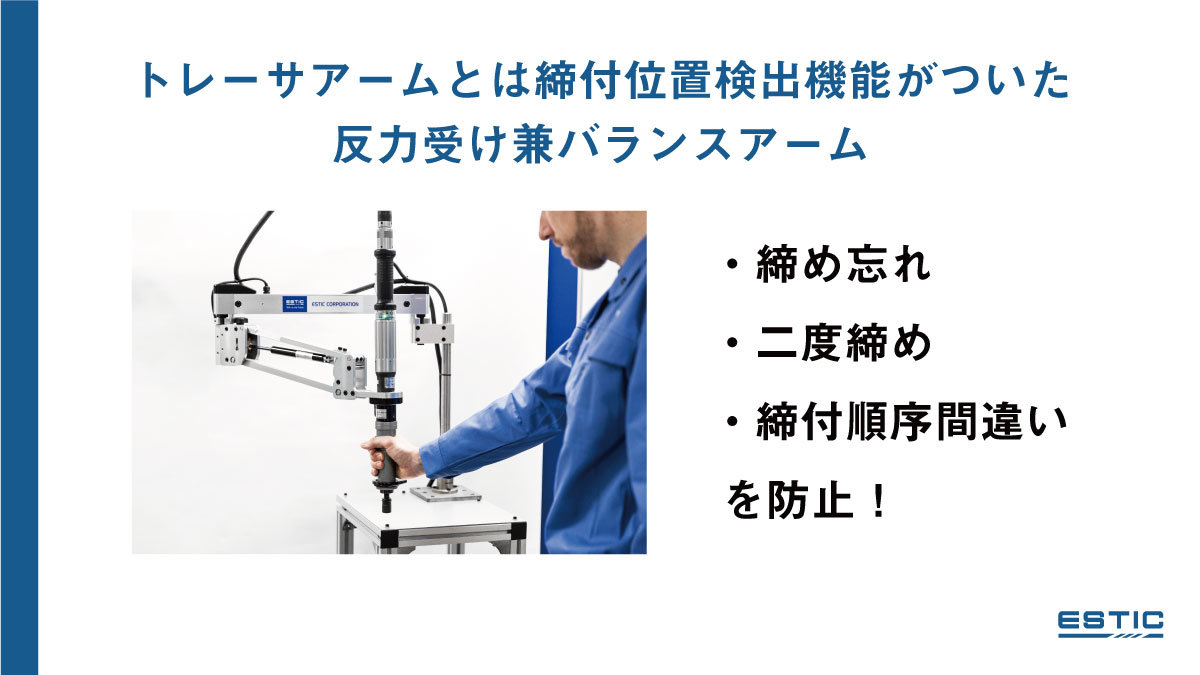

こうしたヒューマンエラーを防ぐため、エスティックはトレーサアームをご提案しています。トレーサアームは締付位置を検出する機能がついた反力受け兼バランスアームとして機能します。
トレーサアームを導入することで解決できる締付工程の課題についてご紹介します。
トレーサアームで解決できること
①位置検出機能でヒューマンエラーをゼロに

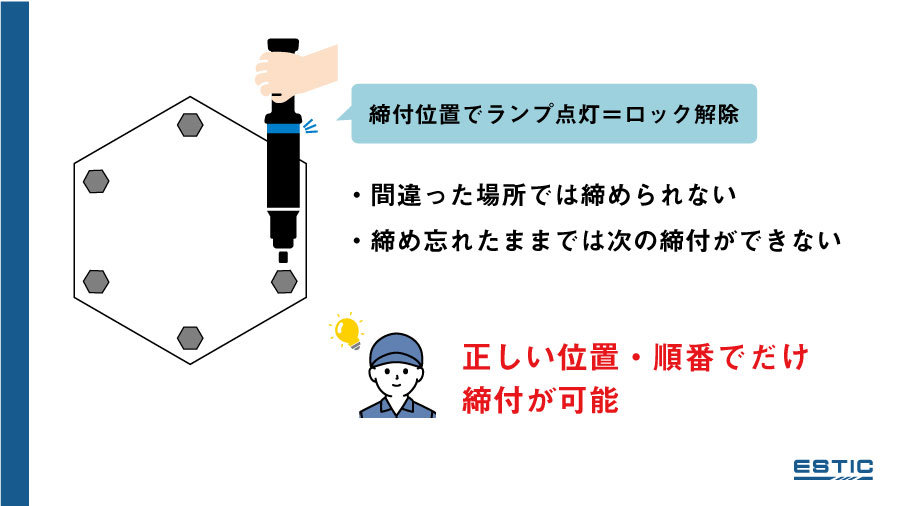

トレーサアームは、締付作業のミスを防ぐための強力なサポートツールです。位置検出機能を搭載し、事前に設定された正しい順序と位置でしか締付ができない仕組みになっています。設定された順序と位置以外ではツールがロックされます。これにより、ねじの締め忘れや二度締め、順序間違いを防止できます。
また、ステップごとに「①のねじを仮締め」「②のねじを仮締め」「①のねじを本締め」...というように、位置ごとの締付プログラムを設定できます。一度仮締めしてから本締めや追い締めをする際も、一連の作業を登録することができます。
すべてのねじを順番通りに締め終えれば作業完了となり、次のワークに取り掛かることができるようになります。つまり、トレーサアームを使うと、ねじの締め忘れなどの間違いを起こそうとしても起こせない状態になり、ヒューマンエラーを防ぐことができます。
＊動画で実際のトレーサアームの動きをご確認いただけます。
②反力受け兼バランスアームとして作業者の負荷を解消
トレーサアームは反力受け兼バランスアームとして機能し、作業者の負荷を解消します。以下の動画は最大120N･mに対応する高トルクトレーサアームでの締付作業です。反力がないので片手で軽々と作業が可能です。

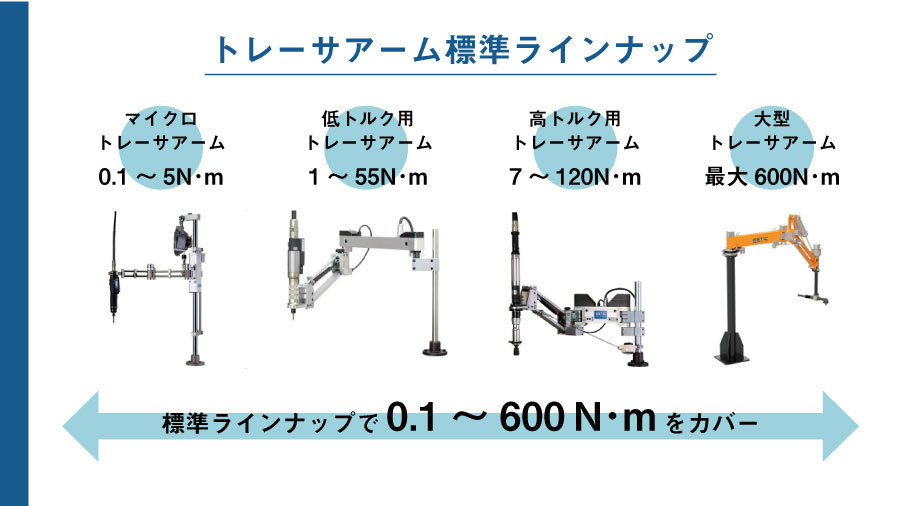

現在、標準ラインナップで0.1～600N･mをカバーしています。
③トレーサビリティの向上
ハンドナットランナだけでも締付トルク、角度、作業時刻など、さまざまな情報を記録できます。さらに、トレーサアームと組み合わせることで、位置座標（締付部位）まで記録できます。位置座標の記録があれば、特定のねじを間違いなく締め付けた証明になり、一段階上のトレーサビリティが保証されます。
設定はダイレクトティーチングで簡単

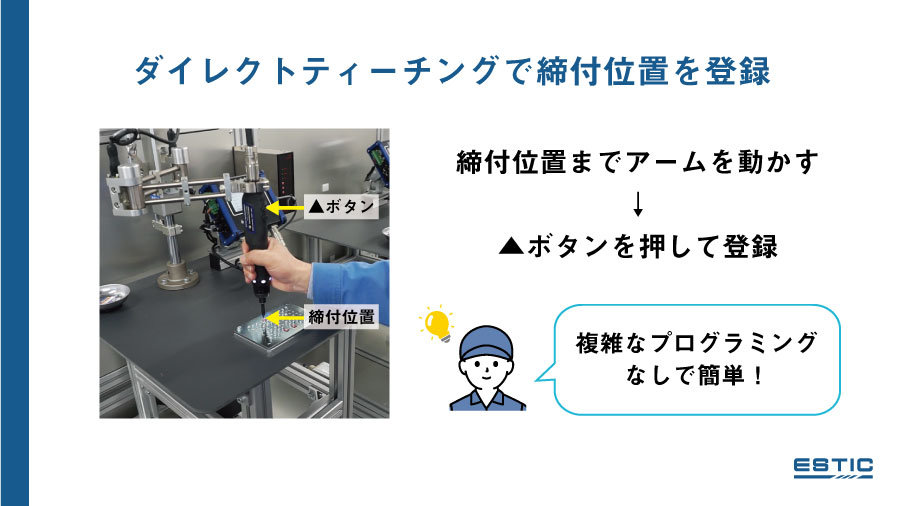

これまで、トレーサアーム導入のメリットについてご紹介してきましたが、締付位置や締付順序の設定はどういう手順で行うのでしょう。 トレーサアームには誰でも簡単に設定ができるダイレクトティーチング機能があり、実際にアームを動かして締付位置・順序を登録できるため、複雑なプログラミングは不要です。
＊動画でダイレクトティーチングの方法をご確認いただけます。
まずはお問い合わせください
今回は複雑な作業工程で起きる「締め忘れ」「二度締め」「締付順序間違い」といった締付ミスに対するソリューションとして、トレーサアームをご提案しました。 近年、労働人口の減少が大きな社会課題となっています。トレーサアームを使えば、どんな方でも締付ミスを起こすことなく、大きなトルクの締付でも身体に負担の少ない作業が可能になります。
トレーサアームのカスタマイズや応用事例を知りたい方は、「【製品紹介】ねじの締め忘れ、二度締め、締付順序間違いを防ぐトレーサアーム②カスタム事例・応用事例」もお読みください。
今回はねじの締付精度を高めるために、１本ずつ対角に締める方法をご紹介しましたが、複数のねじを同時に締める「着座同期締付」でさらに精度を高めることも可能です。 着座同期締付での精度向上にご興味がある方は、カスタム品「マルチスピンドル」のコラムをお読みください。マルチスピンドルは2軸以上のナットランナを組み合わせるカスタマイズで、反力の解消にもつながります。
新製品情報 広範囲用トレーサアーム
トレーサアームに新たなラインアップが追加！
広範囲用トレーサアーム「Large Tracer Arm 120」をリリースしました。
アームが1000×1000mmのロングリーチ対応で、EV車のバッテリーパックなど、締付範囲が広いワークの締付に最適です。
エスティックでは製品のデモを受け付けております。ご興味がありましたら最寄りの営業所にご連絡ください。また、本社のテクニカルルームではトレーサアームを含めたさまざまな製品の締付体験が可能です。遠隔の場合は、リモートデモでのご説明が可能です。
その他にも、締付工程における課題がありましたら、ぜひお気軽にご相談ください。
