ハンドナットランナシリーズ ハンドナットランナ

ハンドナットランナは高い精度を要求される重要部品のねじ締付に最適な手持ち式工具です。締付に関する各種データを記録し、確実なトレーサビリティをご提供します。また、トルク管理だけではなく角度管理や時間管理もできるため、さまざまな締付不良の検知が可能です。
エスティックのハンドナットランナは、特許を取得した低反力のパルス締付と高精度のダイレクト締付に対応しています。

主な特長

特長1 パルステクノロジーで反力軽減

反力受けはもう要りません

エスティックのパルス締付技術「ESTIC PULSE」は反力受けなしで締付を実現する特許技術です。人間工学に基づき設計されたツールとパルス締付技術で、作業者の負担を大幅に軽減します。

エスティックのパルス締付技術は、ナットランナでのねじ締付時の反力を大幅に低減できます。

01 パルス締付
間欠動作による打撃を与えることで締付を行います。作業者が受ける反力を軽減します。

02 ダイレクト締付
連続動作による回転エネルギーで締付を行います。作業者は締付力に比例して反力を受けますが、設備用ナットランナと同等の高精度な締付が可能です。

パルス締付とダイレクト締付による反力の差を表した画像です。

特長2 選べるワイドレンジ

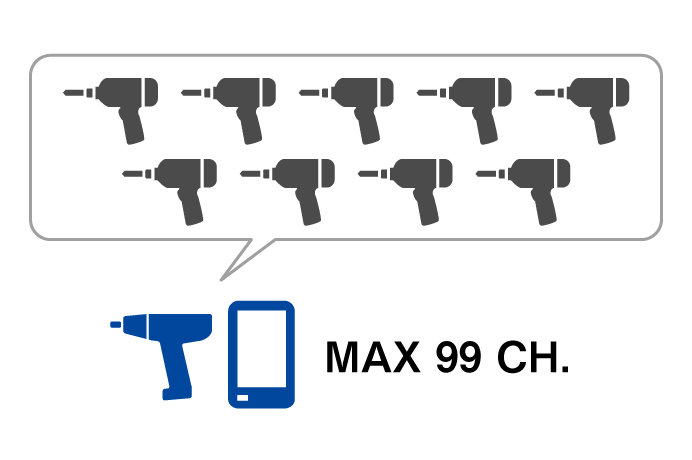

ハンドナットランナは1N・mから600N・mまで多数のツールをラインナップ。共通のコントローラで幅広いトルク帯に対応します。精度の高いダイレクト締付ツール、反力を低減するパルス締付ツール、最高回転速度を通常の150%まで引き上げる高速ツールなど、多様なツールラインナップでお客様の組立工程をサポートします。

エスティックのハンドナットランナの各ツールが対応するトルク帯を示した画像です。ピストルツールは1~120N・m。アングルツールは4~600N・m。ストレートツールは1~420N・mに対応しています。

特長3 ロボットとの協調

ESTIC ROBOT SYSTEM「ERSシリーズ」への取付が可能です。「ERSシリーズ」はエスティックが提案する新しいロボットシステムです。ナットランナとロボットがパッケージ化されているため、導入時の担当者の作業を大幅に削減します。

ハンドナットランナを取り付けられるエスティックのスカラロボットの画像です。

ツールユニット

アクセサリ/オプション
