高トルク締付に対応するハンドナットランナ 標準品からカスタム事例まで
自動車に使われるねじは、長時間振動にさらされるため、ゆるみやすい環境にあります。さらに、ねじのゆるみが重大な事故につながりかねません。そのため、自動車業界ではさまざまな締付制御ができる高い機能やトレーサビリティが求められてきました。
電動ナットランナは締付機器のなかでも高機能で、多彩な締付制御が用意されており、細やかなプログラム設定が可能です。設定した目標トルクまで締付を行うトルク法はもちろん、トルク法で締付制御を行いながら、締付時間や角度の上下限で判定を行うトルク法角度モニタ、締付目標角度まで締付を行う角度法などがあります。
そのプログラムを1回のトリガーで連続動作させるマルチチャンネル機能や、複数の締付プログラムを自動で切り替えられるジョブ機能など、便利な機能があります。さらにトルクや締付角度を含む、さまざまな締付のトレーサビリティを残すことができます。そのため、当社のナットランナは自動車業界を中心に高い評価をいただいてきました。
自動車業界以上の高トルクを求められる農機や建機、トラック、トレーラーなどの大型車、鉄道、航空、船舶などのモビリティ業界においてもねじの締付は非常に重要で、ナットランナの導入に関するご相談が増えています。
今回は手持ち式のハンドナットランナシリーズから、高トルク締付に対応するラインナップと、カスタマイズでさらに高トルクに対応する事例をご紹介します。
パルス技術を使って反力受けなしの締付（～140N･m）

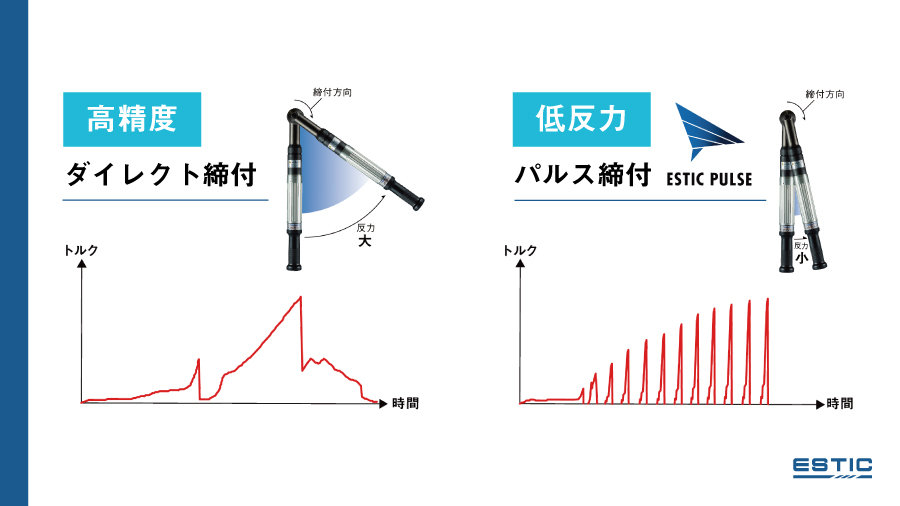

エスティックのハンドナットランナには高精度のダイレクト締付、低反力のパルス締付の２種類の締付方法があります。パルス締付技術「ESTIC PULSE」は作業者の負担を大幅に軽減する特許技術です。間欠動作による打撃を与えることで締付を行います。
有線ツールでは、ピストルツール（片手締付）で最大70N･m、アングルツールでは最大180N･mを反力受けなしで締付可能です。コードレスタイプでは、ピストルツールで最大50N･m、アングルツールで最大100N･mに対応します。
パルス締付ツールは反力を軽減できるため、反力受けが必要ありません。反力受けがないため、軽くて誰でも扱いやすく、助力アームも要らないため、設置場所や作業者の行動範囲に制限がありません。反力受けや助力アームにかかるコストを削減でき、反力をワークで受けることでワークを傷つけるおそれがないなど、さまざまなメリットがあります。

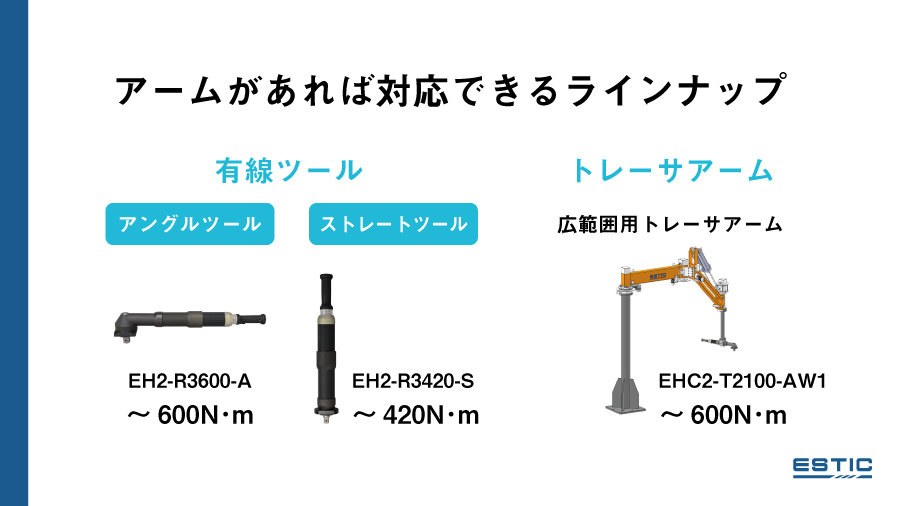

トレーサアームや反力受けで対応（～600N･m）
トレーサアーム
トレーサアームは締付位置を検出する機能がついた反力受け兼バランスアームです。反力や重量を解消しながら、締め忘れ、二度締め、締付順序間違いを防ぎ、締付位置を含めたトレーサビリティを確保できます。
また、位置検出機能を取り除いたサポートアームとしてのご提供も可能です。
トレーサアームにハンドナットランナを取り付けることで、最大600N･mの締付トルクでも反力がかかりません。
トレーサアームは標準ラインナップ以外にもカスタム事例が非常に多い製品です。横締めや斜め締めなど、さまざまな締付方向に対応する事例が多数あります。（※反力を受けられる姿勢や検出できる位置に一部制限があります。）

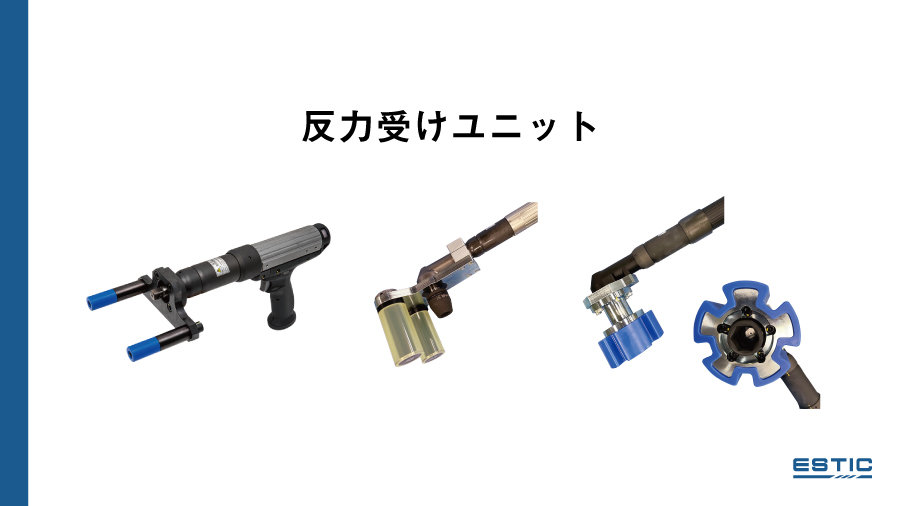

反力受けユニット
ツールに反力受けユニットを取り付けることで締付時の反力を受けるカスタムです。ワーク本体や隣接するボルトなど、反力を受けることができる箇所を検討して専用に設計します。
反力を受ける対象物を保護するため、反力受けの接触面をMCナイロンやシリコン等の素材にする場合も多いです。隣接するボルトを利用する場合でも、ボルト側面にバーを当てる、ソケットでボルトを咥えるなど多種多様です。
反力を受ける箇所やワーク形状に応じた専用設計で、さまざまなバリエーションがあります。ワーク図面や締付トルクなどの条件を元にして設計・製作します。
カスタム対応でさらに高トルクの締付（600N･m以上）
標準品では対応できない高トルクの締付を実現するために、さまざまなカスタム対応の実績があります。

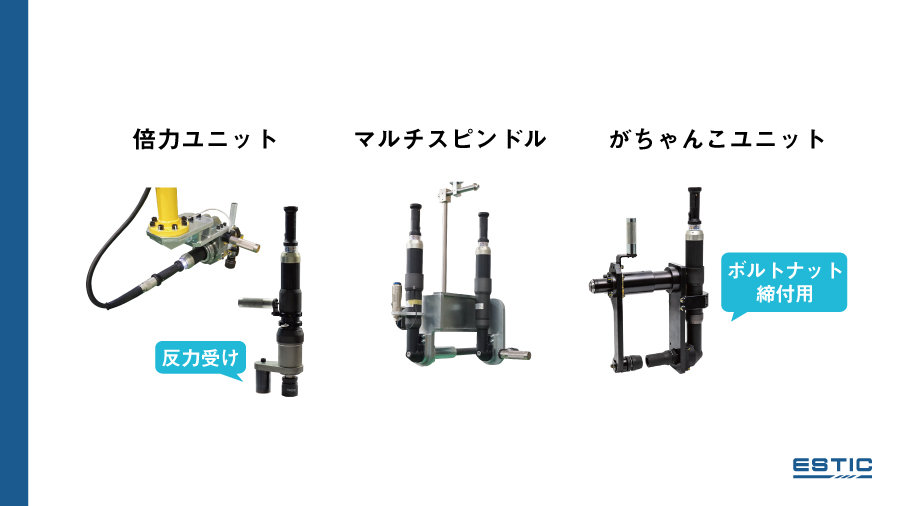

倍力ユニット
ツールに倍力ギヤを取り付けて減速させることでトルクアップします。標準のツールよりも大きなトルクでの締付が可能になります。ストレートツールで最も大きなトルク帯を締めることができるEH2-R3420-S（適用トルク：84～420N･m）に倍力ユニットをつけて、最大1300N･mに対応させ、プラントやトラックメーカーへ導入した実績があります。さらに、海外ではギヤ比1：10の大きな倍力ギヤを使用した実績もあります。
実績：倍力ギヤ＋大型トレーサアームで>800N･mに対応（EH2-R3370-Aの4倍）
マルチスピンドル
マルチスピンドルはナットランナを２軸以上組み合わせて、同期締付に対応するカスタム品です。作業時間短縮や締付精度向上などさまざまなメリットがあるマルチスピンドルですが、締付の際に発生する反力を他の軸が受けるため、作業者に反力はかからず、反力受けが不要です。
がちゃんこユニット（トロンボーン）
がちゃんこユニットはボルトナットの締結において、ボルトが供回りすることを防ぐカスタム品です。両側からボルトを挟みこんで固定し、反力受けの役割も果たすため、高トルクの締付が可能になります。固定された剛性の高い状態でダイレクト締付できるため、締付精度も高くなります。
まずはお問い合わせください
今回は高トルクに対応するラインナップやカスタム実績をご紹介しました。今回は作業者が締付を行うハンドナットランナをご紹介しましたが、据付式のサーボナットランナは標準ラインナップで3,000N･mに対応するツールもあります。装置全体のご提案や設計も承っております。
締付箇所やワーク、締付トルクなどの条件、締付工程でのお困りごとについて教えていただければ、最適な締付ソリューションをご提案いたします。事前のデモやワークをお借りしてのテスト等も可能です。
まずはお気軽にお問い合わせください。
